Сушка сжатого воздуха: Гарантия Эффективности и Долговечности Оборудования

В современном промышленном производстве сжатый воздух является одним из важнейших энергоносителей. Он приводит в действие пневматические инструменты, обеспечивает работу автоматизированных линий, участвует в технологических процессах. Однако воздух, который мы сжимаем, всегда содержит водяной пар. При повышении давления этот пар конденсируется, превращаясь во влагу, которая становится невидимой угрозой для всей пневматической системы. Именно поэтому сушка сжатого воздуха – это не просто желательная опция, а критически важный этап подготовки воздуха, обеспечивающий надежность, долговечность и эффективность оборудования.

Игнорирование проблемы влаги может привести к серьезным поломкам, коррозии, снижению производительности и даже порче конечной продукции. В данной статье мы подробно рассмотрим, почему влага так опасна, какие существуют методы ее удаления, и как правильно выбрать подходящее оборудование для осушения, чтобы ваше производство работало без сбоев.

Зачем нужна сушка сжатого воздуха и чем опасна влага?

Сжатый воздух, выходящий из компрессора, всегда насыщен влагой. При охлаждении в трубопроводах эта влага конденсируется, образуя воду. Эта вода, а также масляные аэрозоли и твердые частицы, создают агрессивную смесь, которая наносит непоправимый вред компонентам пневматической системы и качеству производственных процессов. Пренебрежение качеством подготовки воздуха быстро приводит к негативным последствиям.

Основные проблемы, вызванные влагой в сжатом воздухе:

Коррозия и ржавчина: Вода является основной причиной коррозии металлических частей трубопроводов, клапанов, цилиндров и другого компрессорного оборудования. Ржавчина не только разрушает компоненты, но и образует частицы, которые загрязняют систему, приводя к засорению и абразивному износу.
Поломки пневматического оборудования: Влага вымывает смазку из движущихся частей пневматических инструментов и клапанов, что приводит к повышенному трению, износу и, как следствие, к преждевременному выходу из строя. Замерзание воды в холодное время года может полностью блокировать работу системы.
Снижение эффективности и производительности: Коррозия и отложения уменьшают внутренний диаметр трубопроводов, увеличивая потери давления и требуя от компрессора большей нагрузки. Это приводит к росту энергопотребления и снижению общей производительности системы.
Загрязнение продукции: Влага, попадая в конечный продукт (например, в пищевой, фармацевтической, электронной промышленности), может стать причиной брака, порчи или ухудшения потребительских свойств. Это особенно критично, когда требуется высокое качество воздуха.
Нарушение работы систем управления: Влага в пневматических системах управления и контрольно-измерительных приборах может вызывать сбои в работе, ложные срабатывания или полный отказ автоматики.

«Каждая капля воды, попавшая в пневматическую систему, – это потенциальные затраты на ремонт, простои производства и снижение качества продукции. Инвестиции в качественную сушку сжатого воздуха окупаются многократно.»

Таким образом, эффективная система осушения – это не просто «дополнение», а фундаментальный элемент любой надежной и экономичной пневматической установки. Она защищает инвестиции в оборудование, обеспечивает стабильность технологических процессов и поддерживает высокий уровень качества конечной продукции.

Основные методы осушения сжатого воздуха: Обзор технологий

Для удаления влаги из сжатого воздуха используются различные технологии, каждая из которых имеет свои особенности, преимущества и область применения. Выбор конкретного метода зависит от требуемой точки росы, объема потока воздуха, условий эксплуатации и бюджета. Все эти методы реализуются с помощью специализированных устройств, известных как осушители воздуха.

Ключевые технологии осушения:

Рефрижераторное (холодильное) осушение: Это наиболее распространенный и экономичный метод для достижения умеренных требований к точке росы. Суть метода заключается в охлаждении сжатого воздуха до температуры, близкой к точке замерзания, что приводит к конденсации водяных паров.
Адсорбционное осушение: Применяется там, где требуется очень низкая точка росы (глубокая сушка). В этом случае влага удаляется путем прохождения воздуха через адсорбент – пористый материал, который поглощает молекулы воды.
Мембранное осушение: Менее распространенный, но эффективный метод для небольших потоков воздуха, где требуется очень низкая точка росы без движущихся частей. Воздух проходит через специальные мембраны, которые пропускают водяной пар, но задерживают сухой воздух.

Каждый из этих методов имеет свою нишу применения. Например, для большинства общих промышленных задач, где точка росы +3°C является достаточной, рефрижераторные осушители предлагают оптимальное соотношение цены и производительности. Однако для более требовательных приложений, таких как покрасочные камеры, фармацевтическое производство или работа в условиях низких температур, адсорбционные осушители становятся незаменимыми, обеспечивая точку росы до -70°C и ниже. Понимание принципов работы каждого типа оборудования позволяет сделать осознанный выбор и обеспечить необходимые параметры сухости воздуха для конкретной задачи.

Рефрижераторные осушители: Принцип работы и сфера применения

Рефрижераторные осушители являются основой для большинства промышленных пневматических систем, где требуемая точка росы находится в диапазоне от +3°C до +7°C. Это наиболее экономичное решение для удаления основной массы влаги из сжатого воздуха. Их принцип действия аналогичен работе обычного холодильника или кондиционера.

Как работает рефрижераторный осушитель:

Процесс осушения в рефрижераторном осушителе происходит в несколько этапов:

Предварительное охлаждение: Сжатый воздух, поступающий из компрессора, сначала проходит через теплообменник «воздух-воздух», где он предварительно охлаждается уже осушенным холодным воздухом, выходящим из осушителя. Это повышает энергоэффективность системы.
Основное охлаждение: Затем воздух поступает в теплообменник «воздух-хладагент», где он охлаждается до температуры, близкой к +3°C, с помощью циркулирующего хладагента. При этой температуре водяной пар конденсируется в жидкую воду.
Отделение конденсата: Образовавшийся конденсат (вода и масло) собирается и автоматически удаляется из системы через конденсатоотводчик.
Повторный нагрев: Охлажденный и осушенный воздух возвращается в теплообменник «воздух-воздух», где он подогревается входящим горячим воздухом. Это предотвращает образование конденсата на внешних поверхностях трубопроводов и экономит энергию.

Преимущества рефрижераторных осушителей:

Относительно низкая стоимость приобретения и эксплуатации.
Простота конструкции и обслуживания.
Высокая надежность и длительный срок службы.
Энергоэффективность при умеренных требованиях к точке росы.

Недостатки:

Ограниченная минимальная точка росы (обычно не ниже +3°C).
Не подходят для систем, работающих при отрицательных температурах окружающей среды, так как есть риск замерзания конденсата.

Области применения: Рефрижераторные осушители воздуха идеально подходят для большинства производственных процессов, где контакт с влагой не является критичным для конечного продукта, но важна защита оборудования от коррозии и износа. Это могут быть общие производственные цеха, машиностроение, автосервисы, деревообработка и многие другие отрасли, где требуется стандартное качество воздуха.

Адсорбционные осушители: Глубокая сушка для требовательных задач

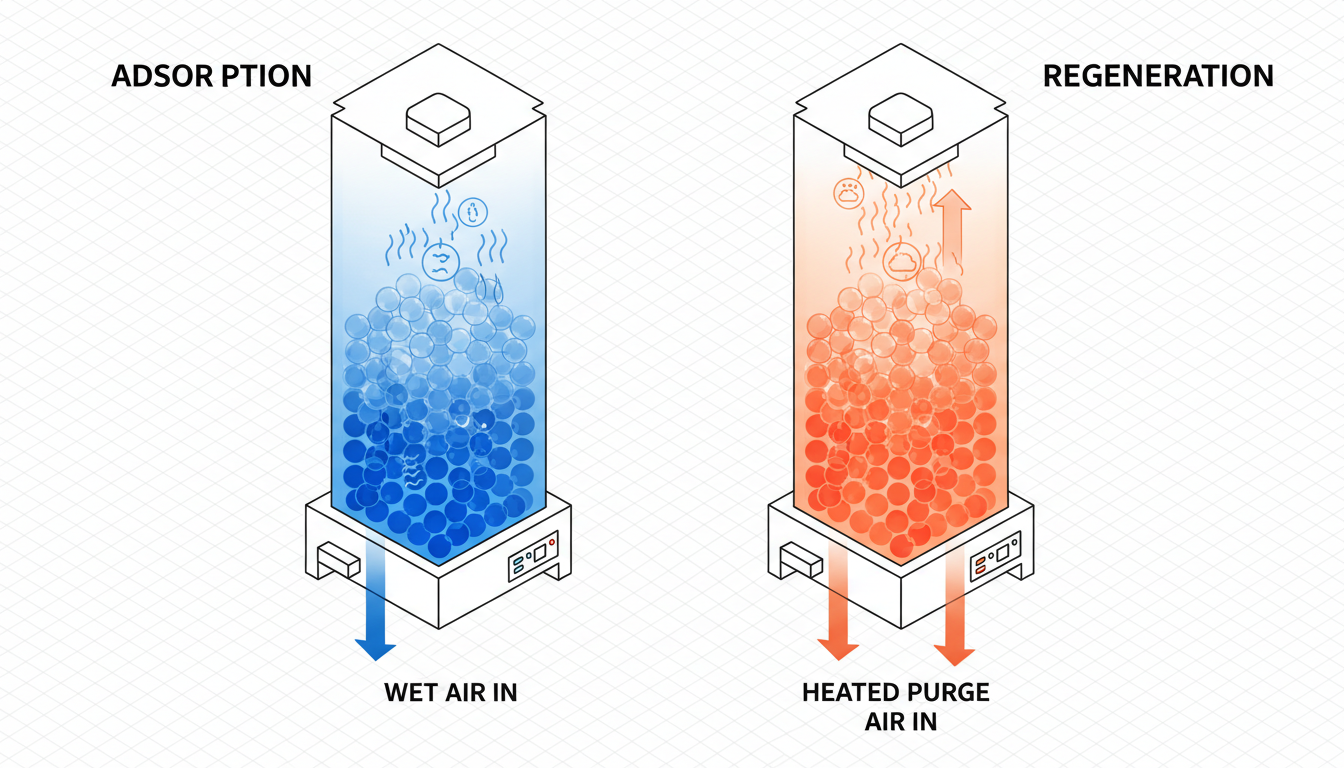

Схематическое изображение адсорбционного осушителя

Когда требуется максимально сухой воздух с точкой росы значительно ниже нуля (до -40°C, -70°C и даже ниже), на помощь приходят адсорбционные осушители. Эти устройства удаляют влагу не путем охлаждения, а за счет химического поглощения водяного пара специальными адсорбирующими материалами.

Принцип работы адсорбционного осушителя:

Основой адсорбционного осушителя являются две колонны, заполненные адсорбентом (например, силикагелем, активированным оксидом алюминия или молекулярным ситом). Пока одна колонна активно осушает сжатый воздух, вторая находится в режиме регенерации – удаления накопленной влаги, чтобы быть готовой к следующему циклу осушения. Циклы переключаются автоматически по таймеру или по достижении определенной точки росы.

Типы адсорбционных осушителей по способу регенерации:

Холодная регенерация (без нагрева, PSA - Pressure Swing Adsorption): Небольшая часть уже осушенного воздуха (около 15-20%) расширяется до атмосферного давления и пропускается через насыщенную влагой колонну, унося с собой поглощенную воду. Это самый простой и распространенный тип адсорбционных осушителей.
Преимущества: Низкие капитальные затраты, отсутствие нагревательных элементов.
Недостатки: Потери сжатого воздуха (продувка), более высокое энергопотребление компрессором для компенсации потерь.
Горячая регенерация (с нагревом, TSA - Temperature Swing Adsorption): Для регенерации используется нагретый воздух (внешний или отводящийся от компрессора). После нагрева адсорбента для удаления влаги требуется небольшое количество продувочного воздуха для охлаждения.
Преимущества: Минимальные потери сжатого воздуха, более высокие температуры регенерации обеспечивают более глубокую сушку.
Недостатки: Более высокие капитальные затраты, энергопотребление на нагрев.
Вентиляторная регенерация (без потерь продувочного воздуха): Для нагрева и регенерации используется атмосферный воздух, нагреваемый электрическим нагревателем и подаваемый вентилятором.
Преимущества: Отсутствие потерь сжатого воздуха, очень низкие эксплуатационные расходы.
Недостатки: Самые высокие капитальные затраты, сложность конструкции.

Области применения адсорбционных осушителей:

Химическая, фармацевтическая и пищевая промышленность, где требуется абсолютно сухой воздух для предотвращения порчи продукта.
Покрасочные камеры, где влага может вызвать дефекты покрытия.
Оборудование, работающее в условиях низких температур (например, на улице в зимний период), чтобы избежать замерзания.
Производство электроники и оптики, где требуется чрезвычайно высокое качество воздуха.
Медицинское оборудование и лаборатории.

Выбор конкретного типа адсорбционного осушителя зависит от требуемой точки росы, допустимых потерь воздуха и эксплуатационных затрат, а также от общей эффективности системы сушка сжатого воздуха.

Выбор оптимального осушителя: Что учесть при покупке?

Выбор наиболее подходящего осушителя – это инвестиция, которая должна быть тщательно спланирована. Неправильный выбор может привести к избыточным затратам, неэффективной работе системы или недостаточной подготовке воздуха. Чтобы обеспечить оптимальное качество воздуха и эффективную работу компрессорного оборудования, необходимо учесть ряд ключевых факторов.

Ключевые параметры для выбора осушителя:

Требуемая точка росы: Это самый важный параметр. Определите, какая минимальная температура, при которой влага не должна конденсироваться, необходима для ваших технологических процессов. Для большинства общих задач достаточно +3°C (рефрижераторный осушитель), для более требовательных – -40°C или ниже (адсорбционный осушитель).
Производительность компрессора (поток воздуха): Осушитель должен быть рассчитан на максимальный объем сжатого воздуха, который производит ваш компрессор, с учетом пиковых нагрузок. Производительность обычно измеряется в л/мин или м³/ч.
Рабочее давление: Убедитесь, что осушитель может работать при максимальном рабочем давлении вашей пневматической системы.
Температура входящего воздуха и окружающей среды: Высокая температура на входе в осушитель снижает его эффективность. Также важна температура окружающей среды, особенно для рефрижераторных осушителей, которые могут быть менее эффективны в жарких условиях.
Наличие и качество предварительных фильтров: Перед осушителем (особенно адсорбционным) всегда должны быть установлены высокоэффективные фильтры для удаления твердых частиц и масляных аэрозолей. Масло может безвозвратно испортить адсорбент.
Эксплуатационные расходы: Оцените не только стоимость покупки, но и затраты на электроэнергию, обслуживание, замену адсорбента или фильтров. Адсорбционные осушители, особенно с холодной регенерацией, потребляют часть осушенного воздуха, что увеличивает нагрузку на компрессор и, соответственно, энергопотребление.
Пространство для установки и требования к монтажу: Учитывайте габариты осушителя, необходимость подключения к электросети, системе отвода конденсата и вентиляции.

«Правильно подобранная система сушка сжатого воздуха – это не просто снижение рисков, это оптимизация производственных процессов и сокращение эксплуатационных расходов в долгосрочной перспективе.»

Консультация со специалистами и тщательный анализ потребностей вашего производства помогут избежать ошибок и выбрать решение, которое будет оптимально соответствовать всем техническим и экономическим требованиям. Помните, что инвестиции в качественную подготовку сжатого воздуха – это инвестиции в надежность и эффективность всего вашего производства.

Заключение

Мы убедились, что влага в сжатом воздухе является серьезной угрозой для любого производства, способной вызвать поломки, коррозию и снижение качества продукции. Именно поэтому эффективная сушка сжатого воздуха – это не роскошь, а необходимость, которая обеспечивает бесперебойную работу и долговечность всей пневматической системы.

Выбор между рефрижераторными и адсорбционными осушителями определяется специфическими требованиями к точке росы и условиями эксплуатации. Рефрижераторные осушители предлагают экономичное решение для большинства стандартных задач, обеспечивая точку росы до +3°C. В то время как адсорбционные осушители незаменимы там, где требуется очень низкая точка росы для самых требовательных процессов, гарантируя высочайшее качество воздуха. Правильный подбор и установка осушители воздуха являются залогом защиты вашего компрессорного оборудования от негативных последствий воздействия влаги.

Инвестиции в системы осушения окупаются за счет сокращения затрат на ремонт, уменьшения простоев и повышения общего качества выпускаемой продукции. Не стоит недооценивать важность сухого воздуха – это основа надежности и эффективности вашего предприятия. Если у вас возникли вопросы по выбору или обслуживанию осушителей, обратитесь к специалистам для получения квалифицированной консультации и подбора оптимального решения.
