Пневматические системы являются неотъемлемой частью современного промышленного производства, обеспечивая работу машин, инструментов и автоматизированных линий. От их эффективности, надежности и правильного проектирования зависит не только производительность предприятия, но и его энергопотребление. В условиях постоянно растущих требований к экономичности и экологичности, грамотный подход к созданию и управлению пневмосетью приобретает критическое значение. Эта статья станет вашим проводником в мире сжатого воздуха, раскрывая ключевые аспекты построения, эксплуатации и совершенствования промышленных пневматических решений.

Основы пневматических систем: ключевые компоненты и принцип работы

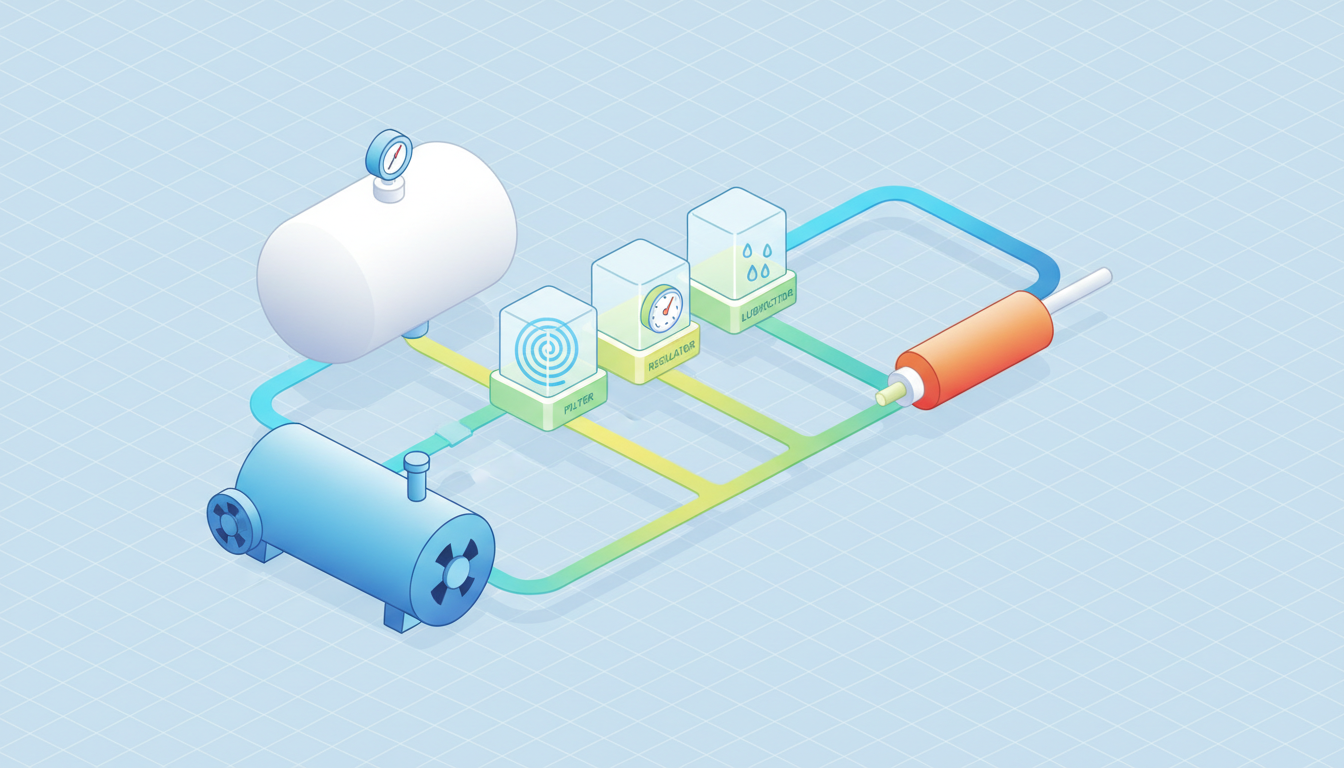

Ключевые компоненты пневматической системы

Любая современная пневмосистема представляет собой сложный комплекс взаимосвязанных элементов, предназначенных для преобразования электрической или механической энергии в энергию сжатого воздуха, его транспортировки и использования для выполнения механической работы. Понимание функций каждого компонента критически важно для эффективного проектирования и обслуживания.

Генерация и хранение воздуха

  • Компрессорное оборудование: Это сердце любой пневматической системы. Именно компрессор преобразует атмосферный воздух в сжатый. Существует множество типов: поршневые, винтовые, центробежные. Выбор конкретного типа зависит от требуемого давления, производительности и режима работы. Современные модели часто оснащаются частотными преобразователями для экономии энергии.
  • Ресиверы (воздухосборники): Предназначены для хранения сжатого воздуха, сглаживания пульсаций давления и компенсации пиковых нагрузок. Они также способствуют охлаждению воздуха и выделению конденсата.

Подготовка и распределение воздуха

  • Системы воздухоподготовки: Перед подачей к потребителям сжатый воздух должен быть очищен от влаги, масла и твердых частиц. Для этого используются:
    • Осушители воздуха: рефрижераторные или адсорбционные, удаляют влагу, предотвращая коррозию и замерзание.
    • Магистральные фильтры: очищают воздух от механических примесей и масляных аэрозолей.
    • Маслоотделители: удаляют масло, если оно присутствует в сжатом воздухе.
  • Магистрали и трубопроводы: Сеть труб, по которым сжатый воздух доставляется от компрессорной станции до конечных потребителей. Важно правильно выбрать диаметр труб, материал и схему разводки для минимизации потерь давления.

Использование и управление

  • Пневмоаппаратура (FRL-группы): Фильтры, регуляторы давления и лубрикаторы (маслораспылители). Устанавливаются непосредственно перед потребителем для окончательной подготовки воздуха и точной настройки давления.
  • Пневмоцилиндры и приводы: Исполнительные механизмы, которые преобразуют энергию сжатого воздуха в прямолинейное или вращательное движение.
  • Пневмораспределители: Устройства, управляющие направлением потока сжатого воздуха для контроля движения исполнительных механизмов.
  • Датчики и системы управления: Элементы для мониторинга давления, расхода, температуры и автоматизации работы всей системы.

Все эти компоненты, работая в унисон, обеспечивают стабильную и эффективную работу производственного оборудования, где надежность пневмосистемы является залогом непрерывности процессов.

Этапы проектирования эффективной пневмосети

Качественное проектирование пневматики – это фундамент, на котором строится вся будущая эффективность системы. Этот процесс требует глубокого анализа потребностей производства и учета множества факторов, от начальной оценки до выбора конкретных компонентов.

1. Анализ потребностей и расчет расхода воздуха

Первым шагом является определение текущих и перспективных потребностей в сжатом воздухе. Необходимо составить полный перечень всех потребителей (пневмоинструменты, приводы, клапаны, технологические процессы), определить их индивидуальный расход воздуха и время работы. Это позволяет рассчитать пиковую и среднюю потребность в сжатом воздухе, что является ключевым параметром для выбора компрессора и ресивера.

2. Выбор компрессорного оборудования

На основе рассчитанного расхода и требуемого давления выбирается тип и мощность компрессора. Учитываются такие параметры, как: производительность (м³/мин или л/с), максимальное рабочее давление (бар), энергоэффективность, уровень шума, требования к качеству воздуха (безмасляный или с маслом), а также условия эксплуатации (температура, влажность).

3. Проектирование системы воздухоподготовки

Определяется необходимый класс чистоты воздуха согласно стандарту ISO 8573-1. Это влияет на выбор фильтров (грубой, тонкой очистки, угольных) и осушителей (рефрижераторных, адсорбционных). Правильная система подготовки воздуха предотвращает преждевременный износ оборудования и повышает качество конечной продукции.

4. Проектирование магистралей и трубопроводов

Разработка схемы трубопроводов включает выбор материала (сталь, алюминий, полимеры), диаметра труб (для минимизации потерь давления), а также оптимального маршрута прокладки. Рекомендуется использовать кольцевую схему для равномерного распределения давления и обеспечения резервирования. Важно предусмотреть точки отбора воздуха, дренажные клапаны для конденсата и запорную арматуру для обслуживания.

5. Выбор пневмоаппаратуры и исполнительных устройств

Подбираются пневмоцилиндры, пневмодвигатели, распределители, клапаны и FRL-группы в соответствии с задачами каждого потребителя. Учитываются рабочее давление, скорость, усилие, а также требования к точности и надежности.

6. Интеграция и автоматизация

Современное проектирование пневматики часто включает интеграцию с системами автоматизации производства (АСУ ТП, SCADA). Это позволяет централизованно управлять системой, мониторить параметры, диагностировать неисправности и оптимизировать работу в реальном времени.

Грамотно выполненное проектирование позволяет создать надежную, энергоэффективную и легко обслуживаемую пневмосеть, способную удовлетворить потребности производства на долгие годы.

Энергоэффективность и оптимизация производства

Одной из самых значительных статей расходов в эксплуатации пневматических систем является потребление электроэнергии. Поэтому вопросы энергоэффективности и оптимизация производства с использованием сжатого воздуха выходят на первый план. Снижение затрат на электроэнергию напрямую влияет на рентабельность предприятия.

1. Борьба с утечками воздуха

Утечки – главный враг энергоэффективности. По оценкам, до 30% сгенерированного сжатого воздуха теряется через неплотности в трубопроводах, соединениях, клапанах и оборудовании. Регулярный аудит и своевременное устранение утечек с помощью ультразвуковых детекторов могут принести огромную экономию. Создание программы планового поиска и устранения утечек является обязательным.

2. Оптимизация рабочего давления

Часто пневмосистема работает на избыточном давлении. Снижение рабочего давления всего на 1 бар может привести к экономии до 7-10% электроэнергии компрессора. Важно определить минимально необходимое давление для каждого потребителя и настроить систему соответствующим образом, используя зональные регуляторы давления.

3. Правильный подбор и эксплуатация компрессорного оборудования

  • Частотные преобразователи (VSD): Компрессоры с регулируемой скоростью вращения двигателя подстраиваются под текущую потребность в воздухе, значительно снижая энергопотребление при неполной загрузке.
  • Рекуперация тепла: До 90% энергии, потребляемой компрессором, выделяется в виде тепла. Системы рекуперации позволяют использовать это тепло для отопления помещений, нагрева воды или технологических процессов, обеспечивая дополнительную экономию.
  • Зонирование и каскадное управление: В больших системах можно использовать несколько компрессоров разной мощности, работающих в каскадном режиме, или зонировать систему, подавая воздух разного давления в различные участки производства.

4. Регулярное техническое обслуживание

Плановое обслуживание фильтров, маслоотделителей, осушителей и дренажных систем обеспечивает бесперебойную работу и предотвращает снижение эффективности. Засоренные фильтры увеличивают перепад давления и нагрузку на компрессор, что ведет к перерасходу энергии.

5. Выбор энергоэффективных компонентов

При модернизации или проектировании новых систем отдавайте предпочтение современным, энергоэффективным пневматическим компонентам, таким как пневмоцилиндры с низким трением или клапаны с оптимальным расходом. Использование легких и гладких материалов для трубопроводов также снижает потери давления.

Все эти меры в совокупности позволяют не только существенно сократить эксплуатационные расходы, но и повысить общую надежность и производительность производственных процессов.

Автоматизация и мониторинг пневматических систем

Внедрение современных систем автоматизации и мониторинга является следующим логическим шагом в развитии и оптимизации пневматических систем. Это позволяет не просто контролировать, а предвидеть и предотвращать проблемы, максимизируя эффективность и минимизируя простои.

1. Системы SCADA и IIoT

SCADA (Supervisory Control and Data Acquisition) системы позволяют осуществлять централизованный сбор данных со всех ключевых узлов пневмосети: компрессоров, ресиверов, осушителей, фильтров, а также точек потребления. Интеграция с концепцией Индустриального Интернета Вещей (IIoT) позволяет передавать эти данные в облачные платформы для глубокого анализа.

2. Мониторинг ключевых параметров

С помощью датчиков давления, температуры, расхода воздуха и точки росы можно в реальном времени отслеживать состояние системы. Мониторинг позволяет выявлять отклонения от нормы, такие как падение давления, рост температуры компрессора или увеличение расхода воздуха, что может указывать на утечки или неисправности.

3. Предиктивное обслуживание

Анализ собранных данных в динамике позволяет прогнозировать отказы оборудования до их возникновения. Например, постепенное увеличение энергопотребления компрессора при той же производительности может указывать на износ подшипников или засорение фильтров. Предиктивное обслуживание позволяет планировать ремонтные работы, минимизируя незапланированные простои и продлевая срок службы оборудования.

4. Автоматическое управление и регулирование

Интеллектуальные контроллеры могут автоматически регулировать работу компрессоров, осушителей и других компонентов в зависимости от текущей потребности в воздухе, давления в системе и других параметров. Это позволяет поддерживать оптимальный режим работы, снижая энергопотребление и продлевая ресурс оборудования.

5. Удаленный доступ и оповещения

Современные системы мониторинга часто предусматривают возможность удаленного доступа через веб-интерфейсы или мобильные приложения. При возникновении критических ситуаций или отклонений от заданных параметров система может автоматически отправлять оповещения обслуживающему персоналу по SMS или электронной почте, обеспечивая быстрое реагирование.

Автоматизация и мониторинг преобразуют пневматические системы из простого источника энергии в интеллектуальный и управляемый актив, способствующий общей эффективности и надежности производства.

Выбор и обслуживание компрессорного оборудования

Выбор и последующее обслуживание компрессорного оборудования — это краеугольный камень надежной и экономичной пневмосистемы. Ошибки на этом этапе могут привести к неоправданным затратам и частым простоям.

Критерии выбора компрессора

  1. Производительность (FAD): Объем сжатого воздуха, который компрессор может поставить при заданном давлении. Важно учитывать не только текущие, но и будущие потребности производства.
  2. Рабочее давление: Максимальное давление, которое компрессор может создать. Необходимо обеспечить запас в 1-2 бара над самым высоким требуемым давлением у потребителя.
  3. Тип компрессора:
    • Поршневые: Подходят для небольших производств или периодического использования, относительно недороги, но шумны и требуют больше обслуживания.
    • Винтовые: Наиболее популярны для промышленных предприятий. Отличаются высокой производительностью, энергоэффективностью, низким уровнем шума и длительным сроком службы. Могут быть маслозаполненными или безмасляными.
    • Центробежные: Используются для очень больших объемов воздуха и высокого давления, характерны для тяжелой промышленности.
  4. Качество воздуха: Если требуется безмасляный воздух (например, в пищевой, фармацевтической промышленности), следует выбирать безмасляные компрессоры или специализированные системы очистки.
  5. Энергоэффективность: Обращайте внимание на коэффициент энергоэффективности и наличие частотного преобразователя (VSD), который позволяет значительно экономить электроэнергию при переменной нагрузке.
  6. Уровень шума: Важен для комфорта персонала и соответствия нормам охраны труда, особенно при размещении компрессора вблизи рабочих мест.

Особенности обслуживания компрессоров

Регулярное и качественное обслуживание компрессорного оборудования является залогом его долгой и бесперебойной работы. График ТО должен строго соблюдаться согласно рекомендациям производителя.

  • Замена фильтров: Воздушные, масляные и сепараторные фильтры должны меняться регулярно. Засоренные фильтры приводят к падению производительности, увеличению нагрузки на двигатель и ухудшению качества воздуха.
  • Контроль и замена масла: В маслозаполненных компрессорах масло выполняет функции смазки, охлаждения и уплотнения. Его уровень и качество должны контролироваться, а замена проводиться согласно регламенту.
  • Проверка приводных ремней: Необходимо следить за натяжением и состоянием ремней, своевременно их подтягивать или заменять.
  • Очистка системы охлаждения: Загрязнение радиаторов приводит к перегреву компрессора и снижению его эффективности.
  • Контроль конденсата: Автоматические дренажные клапаны должны регулярно проверяться на работоспособность, чтобы предотвратить скопление конденсата в ресивере и трубопроводах.
  • Диагностика утечек: Периодический осмотр и диагностика соединений и шлангов на предмет утечек.

Соблюдение этих рекомендаций не только продлит срок службы вашего компрессорного оборудования, но и обеспечит стабильную работу всей пневматической системы, минимизируя риски аварий и внеплановых остановок.

Заключение

Эффективная пневмосистема — это не просто набор труб и машин, а сложный инженерный комплекс, требующий внимательного подхода на всех этапах: от первоначального проектирования до непрерывной эксплуатации и модернизации. Инвестиции в правильное проектирование пневматики, современное компрессорное оборудование, а также внедрение принципов энергоэффективности и автоматизации окупаются многократно. Они обеспечивают снижение эксплуатационных расходов, повышение надежности производственных процессов и, как следствие, значительную оптимизацию производства в целом. Помните, что сжатый воздух – это дорогой энергоресурс, и каждый киловатт, сэкономленный на его производстве, напрямую влияет на конкурентоспособность вашего предприятия.
